CW1163系列产品是一款高度集成的13~16串锂电池掩护芯片。最高支持 14 串三元锂电池以及 16 串磷酸铁锂电池应用。CW1163 为电池包提供过充、过放、充放电过流、断线、充放电崎岖温掩护以及平衡功效 ，并支持电子锁功效。
功效特征
•过充电掩护
•阈值规模 2.800V、3.650V~3.900V、4.100V~4.500V ，25mV 步进 ，±20mV 精度
•过放电掩护
• 阈值规模 1.200V、2.100V~3.000V ，100mV步进 ，±40mV 精度
•放电过流掩护
• 过流检测 1
阈值规模 0.050V~0.100V ，±3mV 精度
• 过流检测 2
阈值规模 0.100V~0.200V ，±5mV 精度
• 短路掩护
阈值规模 0.200V~0.500V ，±20mV 精度
•充电过流掩护
• 阈值规模 -0.010V~-0.050V ，±3mV 精度
•温度检测功效
充放电崎岖温掩护 ，温度外部可设
•平衡功效
•断线检测功效
•负载检测功效
•电子锁功效
•低功耗设计
• 事情状态 20μA (25°C)
• 休眠状态 6μA (25°C)
•封装形式：LQFP32
应用领域
电动滑板车
电动自行车
后备电源
锂离子及锂聚合物电池包

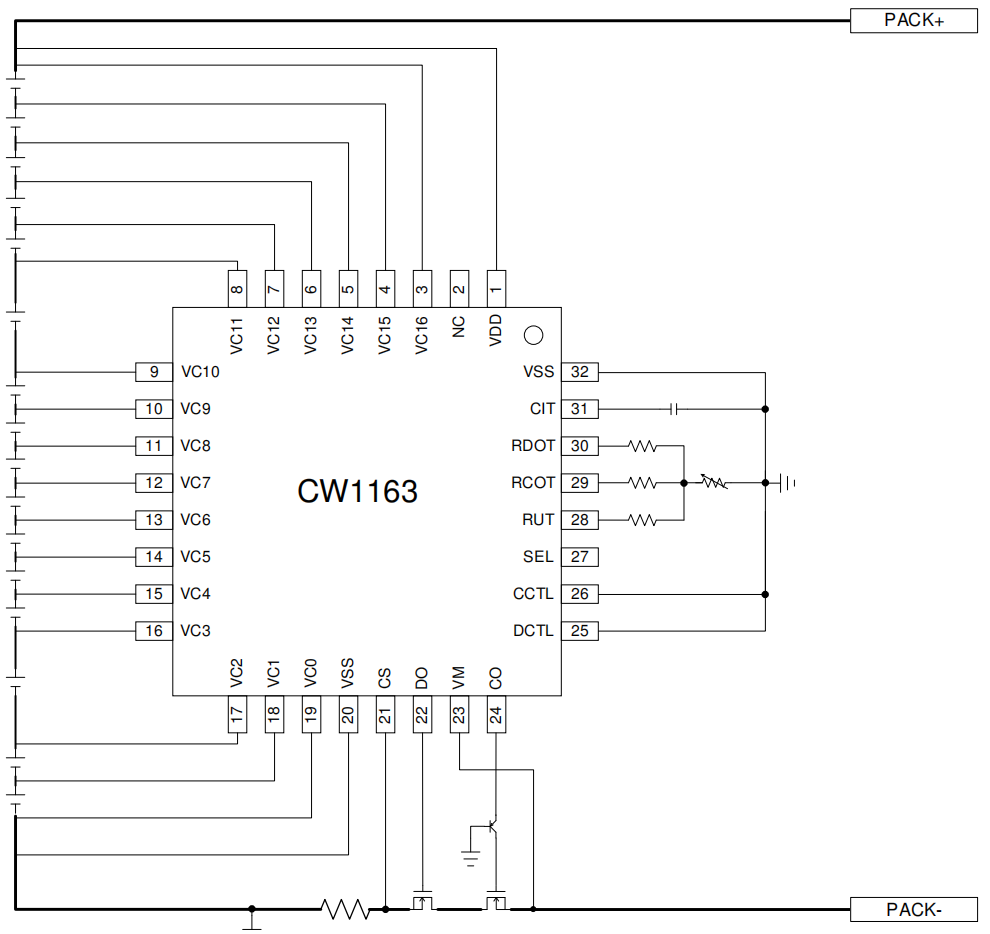

典范应用框图
